奧林巴斯顯微鏡攝像頭成像區域

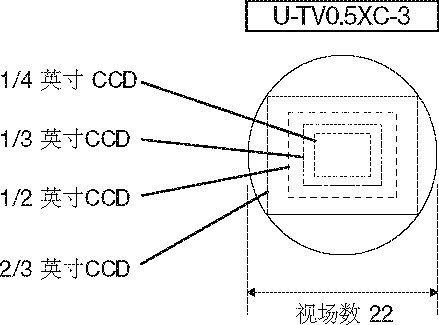

    下圖顯示了成像視場區域，這些視場區域由目鏡的視場（視場數22）和通過C型接口適配器看到的CCD大小確定。

    物方視場=視場數/物鏡的放大倍數。

    而實際視場FN(mm)=Sensor對角線/適配器放大倍數。

    例如：2/3inchCCD，U-TV0.5XC-3適配器，適配器實際視場(mm)=11mm/0.5X=22mm

    對角線：

    1英寸——靶面尺寸為寬12.7mm*高9.6mm，對角線16mm。

    2/3英寸——靶面尺寸為寬8.8mm*高6.6mm，對角線11mm。

    1/2英寸——靶面尺寸為寬6.4mm*高4.8mm，對角線8mm。

    1/3英寸——靶面尺寸為寬4.8mm*高3.6mm，對角線6mm。

    1/4英寸——靶面尺寸為寬3.2mm*高2.4mm，對角線4mm。
