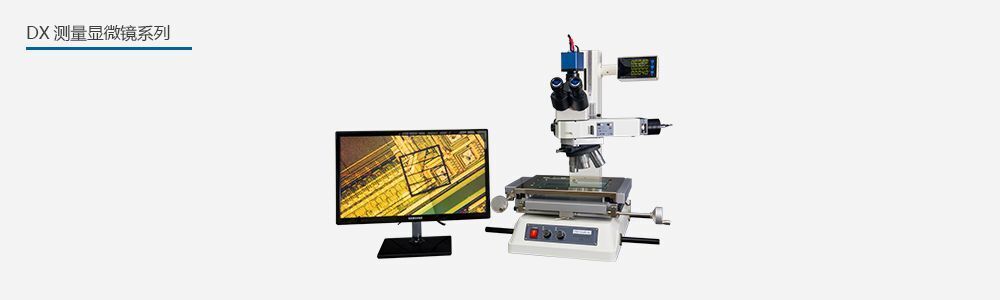

DX型數字測量顯微鏡介紹

    DX測量顯微鏡系列是觀察、測量和處理系統化的顯微鏡陣容。

    DX型數字測量顯微鏡特點

    ●視場寬闊，可得清晰無閃爍正像

    ●高精度測量，同時具有大測量范圍和高精度，適用于各種測量

    ●可選用高NA物鏡，滿足長工作距離的測量要求

    ●照明裝置（反射/透射）可選用高亮度LED的照明或鹵素照明

    ●利用可變孔徑光闌進行無衍射觀察測量

    ●各類尺寸的標準工作臺

    ●快速釋放裝置便于測量工件大或測量工件數量多的快速移動工作臺

    ●高位目鏡觀察

    ●便捷CCD圖像成像，可選配多種CCD數碼相機

    DX型數字測量顯微鏡觀察成像

    偏光觀察

    觀察過濾后只有一個方向振動的光。適于觀察具有特殊光學特性的材料，如礦石和液晶。

    微分干涉對比觀察

    在檢測金屬、液晶和半導體表面的微小劃痕和階差時很有效。

    暗視場觀察

    擋住直射到物體上的光，只觀察散射光，通過高對比度能觀察到在亮視場看不到的劃痕和粉末。

    亮視場觀察

    最普通的觀察方式，直接觀察從工件表面反射的光。

    新功能增強Z軸測量精度

    ●輔助對焦（FA）

    新近研發的分光棱鏡輔助對焦（FA）提供更銳利的圖案，可在Z軸測量期間提供精確對焦。由于不同物鏡焦深差異導致的測量誤差被降到最低。

    對焦前端對焦后端對焦

    DX型數字測量顯微鏡規格

    ●無限遠系統，管鏡200mm

    ●傾斜角度30°，瞳孔距離55-75mm，正像

    ●高眼點，大視場WF10/22

    ●鼻輪螺紋M26X0.706

    ●Z軸的長度180mm，微動精度0.002mm，測量精度（at20℃），XY-軸的（2.5+0.02L）um，L=測量長度（mm）在沒有放物體分辨率為0.001mm

    ●12V50W反射鹵素燈

    ●3W高亮度LED光源

    ●可配置輔助調焦裝置（FA）

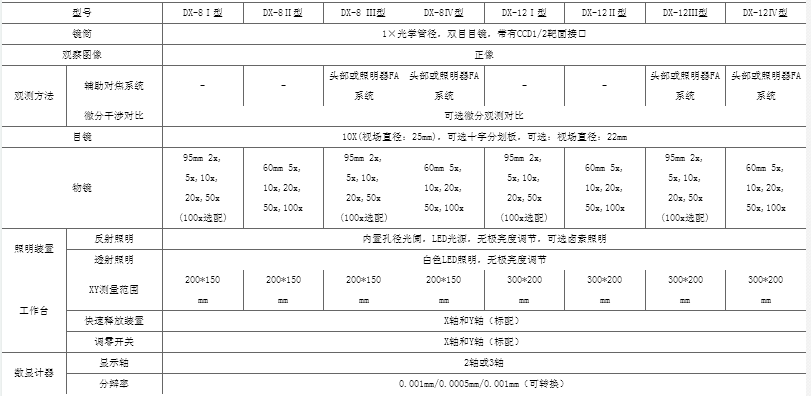

    DX型數字測量顯微鏡技術參數
