    熔深的定義：是指母材熔化部的最深位與母材表面之間的距離。

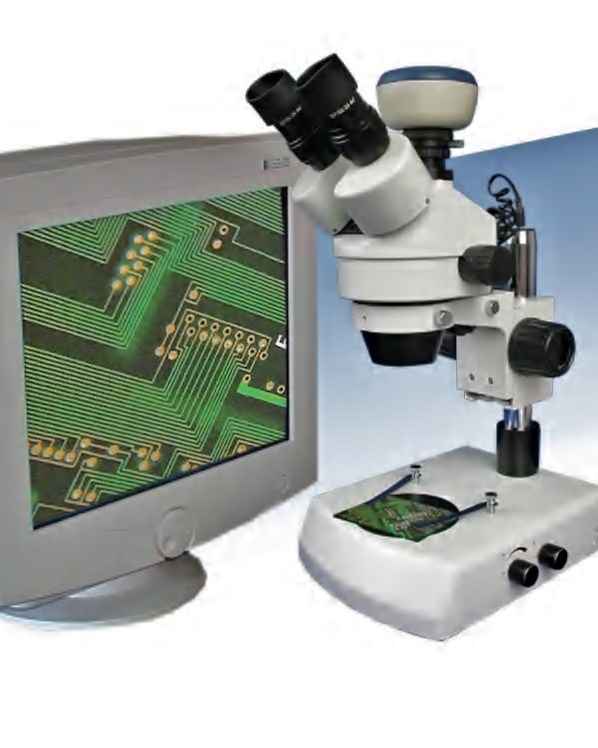

    熔深觀察顯微鏡：ST-CV320


    熔深測量顯微鏡針對現有的行業標準（HB5282-1984結構鋼和不銹鋼電阻點焊和縫焊質量檢驗，HB5276-1984鋁合金電阻點焊和縫焊質量檢驗）的焊接質量檢測的系統,即焊接熔深測量立體顯微鏡.主要針對:航空制造，機械制造，車輛制造，鍋爐及壓力容器的制造及檢驗，石油化工，鐵路，造船，電廠，電站，設備安裝，大型模具，安全檢測，質量監督，理化試驗室等行業的焊接熔深質量檢測。TRM-700型熔深測量顯微鏡鏡頭采用日本進口的鏡片組，其平行光光學系統,具有立體感，成像清晰和寬闊，倍率固定，光學無畸變，高對比度等特點，又具有長工作距離，并具有較大的視場范圍和相應的放大倍數,是焊接熔深檢測的普遍專用顯微鏡。用于高精確檢測、高精度尺寸測量、目標位置定位等機器視覺系統中。

    二、熔深觀察、測量顯微鏡系統簡介

    熔深顯微鏡系統是將傳統的光學顯微鏡與計算機（數碼相機）通過光電轉換器有機地結合在一起，不僅可以通過目鏡作顯微觀察，還能在計算機（數碼相機）顯示屏幕上觀察實時動態圖像，并能將所需要的圖片進行編輯、保存和打印。

    三、熔深觀察、測量顯微鏡技術參數

    1.目鏡

    類別放大倍數視場(mm)

    大視野目鏡10Xφ20

    2.三目觀察簡:雙目瞳距：55mm-75mm

    3.物鏡變倍范圍0.7X-4.5X

    4.顯微鏡為連續變倍，變倍比為6.5：1

    5.可移動載物臺

    5.滾珠導軌移動工作臺:臺板尺寸：180×155×26mm行程：橫向75mm縱向：55mm

    6.光源：上下鹵素?zé)袅炼瓤烧{(diào)；另配高素質反射LED環形燈壽命達到2.5萬小時

    三、熔深觀察、測量顯微鏡測量部分

    此軟件系統功能強大:能測量所有圖片上的幾何尺寸（點.線.圓.弧以及各元素的相互關

    系），測量的數據可以自動地標注在圖片上,并能顯示比例尺，并能可以導入Excel文檔進行統計、編輯。也可以將圖片和數據一起保存。所有的測量都能自動進行。

    1.軟件測量精度:0.001mm

    2.圖形測量：點、線、矩形、圓、橢圓、圓弧、多邊形。

    3.圖形關系測量：兩點距離、點到直線距離、兩線角度、兩圓關系。

    4.元素構造：中點構造、中心點構造、交點構造、垂線構造、外切線構造、內切線，構造、弦構造。

    5.圖形預置：點、線、矩形、圓、橢圓、圓弧。

    6.圖像處理：圖像捕捉、圖像文件打開、圖像文件保存、圖像打印

    7圖像拼接：高倍數下顯微鏡拍照視野范圍有一定局限性，通過拼接功能將多付小范圍圖自動拼接為大幅圖片。

    8圖像任何：將不在同一平面的多副圖片融合至一副圖片，自動將清晰部分結合。

    9實時預覽時的測量功能。

    四、熔深觀察、測量顯微鏡系統組成

    ：1.熔深顯微鏡2.適配鏡3.攝像器(CCD)4.A/D(圖像采集)5.測量軟件

    五、熔深觀察、測量顯微鏡系統放大倍數

    顯微鏡目視：7-45（可擴展至14-280）

    數碼電腦倍數：20--500倍

    六、熔深觀察、測量顯微鏡選購件

    1.目鏡：20X25X10X分劃　　　　2.大物鏡：0.3X0.5X0.75X1.5X2X

    3.光纖冷光源(亮度可調)　　　　4.萬能轉向支架
